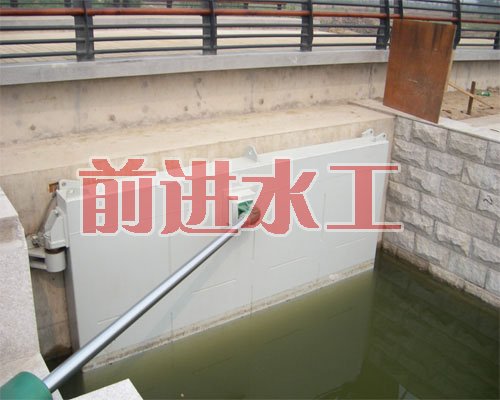

船闸人字门
人字门产品特点:
由左右两扇门叶分别绕两侧门轴柱旋转而启闭孔口的闸门。关门时两扇门叶呈人字形由斜接柱相互接触,构成三铰拱而承受水压力。开门时门叶进入闸首的门龛内。人字门一般只能承受单向水头,且仅在上下游水位平齐的工况下操作运行, 最常用于单向水级船闸的工作闸门。图1所示的是双向人字闸门的平面布置图。双向人字闸门布置图门叶有平面形和圆拱形两种,圆拱形的主拱肋仅受轴向压力作用,用料略省,但刚度较差,且门龛较深,应用不普遍。
人字门工作原理:
左右两扇门叶分别绕水道边壁内的垂直门轴旋转, 关闭水道时,俯视形成字形状的闸门。人字闸工作时,两扇门叶构成三铰拱以承受水压力;水道开时,两扇门叶位于边壁的门龛内,不承受水压力,处非工作状态。人字闸门一般只能承受单向水压力,而只能在上、下游水位相等,静水状况下操作运行,最用于通航河道的船闸,作为工作闸门布置在上、下闸首。
